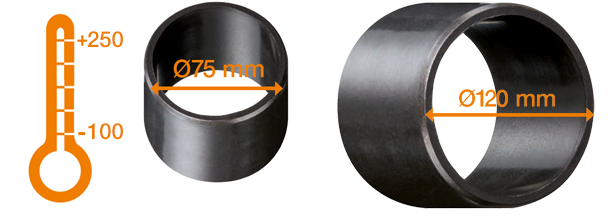

iglidur® X up to diameter 120 mm

... large and hot ... from stock

iglidur® X

Extension of the standard range of high-tech problem solver iglidur® X for high temperature and media resistance.

6 new sizes up to diameter 120 mm

For temperatures up to +250℃

Excellent chemical resistance

High compressive strength

Very low humidity absorption

Input Critical Dimensions

Dimensions according to ISO 3547-1 and special dimensions

Chamfer in relation to the d1

d1 [mm] f [mm]
Ø 1–6 0,3
Ø 6–12 0,5
Ø 12–30 0,8
Ø > 30 1,2

Material table

General features
Density 1,44 g/cm3
Colour black
moisture absorption at 23 °C and 50 %r. h. 0,1 weight-%
Electrical properties
Specific forward resistance < 105 Ωcm
surface resistance < 103 Ω
Mechanical properties
compressive strength 100 MPa
Recom. surface pressure 20 MPa
Thermal properties
Max. long term application temperature +250 °C
Max. short term application temperature +315 °C
Minimum application temperature -100 °C

Part Number   d1 d1 tolerance d2 b1
 XSM-0203-03 (1) - 2 +0,006 +0,046 3.5 3 Upon request
 XSM-0304-03 (1) - 3 +0,006 +0,046 4.5 3 Upon request
 XSM-0304-06 (1) - 3 +0,006 +0,046 4.5 6 Upon request
 XSM-0405-04 (1) - 4 +0,010 +0,058 5.5 4 Upon request
 XSM-0405-06 (1) - 4 +0,010 +0,058 5.5 6 Upon request
 XSM-0405-09 - 4 +0,010 +0,058 5 9 Upon request
 XSM-0405-10 (1) - 4 +0,010 +0,058 5.5 10 Upon request
 XSM-0507-035 (1) - 5 +0,010 +0,058 7 3.5 Upon request
 XSM-0507-05 (1) - 5 +0,010 +0,058 7 5 Upon request
 XSM-0507-08 (1) - 5 +0,010 +0,058 7 8 Upon request
 XSM-0507-10 - 5 +0,010 +0,058 7 10 Upon request
 XSM-0608-06 (1) - 6 +0,010 +0,058 8 6 Upon request
 XSM-0608-08 (1) - 6 +0,010 +0,058 8 8 Upon request
 XSM-0608-10 (1) - 6 +0,010 +0,058 8 10 Upon request
 XSM-0608-13 (1) - 6 +0,010 +0,058 8 13.8 Upon request
 XSM-0709-10 (1) - 7 +0,013 +0,071 9 10 Upon request
 XSM-0709-12 (1) - 7 +0,013 +0,071 9 12 Upon request
 XSM-0810-06 (1) - 8 +0,013 +0,071 10 6 Upon request
 XSM-0810-08 (1) - 8 +0,013 +0,071 10 8 Upon request
 XSM-0810-10 (1) - 8 +0,013 +0,071 10 10 Upon request
 XSM-0810-12 (1) - 8 +0,013 +0,071 10 12 Upon request
 XSM-0810-15 (1) - 8 +0,013 +0,071 10 15 Upon request
 XSM-1012-035 (1) - 10 +0,013 +0,071 12 3.5 Upon request
 XSM-1012-06 (1) - 10 +0,013 +0,071 12 6 Upon request
 XSM-1012-08 (1) - 10 +0,013 +0,071 12 8 Upon request
 XSM-1012-10 (1) - 10 +0,013 +0,071 12 10 Upon request
 XSM-1012-12 (1) - 10 +0,013 +0,071 12 12 Upon request
 XSM-1012-15 (1) - 10 +0,013 +0,071 12 15 Upon request
 XSM-1012-20 (1) - 10 +0,013 +0,071 12 20 Upon request
 XSM-1214-035 (1) - 12 +0,016 +0,086 14 3.5 Upon request
 XSM-1214-06 (1) - 12 +0,016 +0,086 14 6 Upon request
 XSM-1214-08 (1) - 12 +0,016 +0,086 14 8 Upon request
 XSM-1214-10 (1) - 12 +0,016 +0,086 14 10 Upon request
 XSM-1214-12 (1) - 12 +0,016 +0,086 14 12 Upon request
 XSM-1214-15 (1) - 12 +0,016 +0,086 14 15 Upon request
 XSM-1214-20 (1) - 12 +0,016 +0,086 14 20 Upon request
 XSM-1214-25 (1) - 12 +0,016 +0,086 14 25 Upon request
 XSM-1315-10 - 13 +0,016 +0,086 15 10 Upon request
 XSM-1315-20 - 13 +0,016 +0,086 15 20 Upon request
 XSM-1416-12 (1) - 14 +0,016 +0,086 16 12 Upon request
 XSM-1416-15 (1) - 14 +0,016 +0,086 16 15 Upon request
 XSM-1416-20 (1) - 14 +0,016 +0,086 16 20 Upon request
 XSM-1416-25 - 14 +0,016 +0,086 16 25 Upon request
 XSM-1517-07 (1) - 15 +0,016 +0,086 17 7 Upon request
 XSM-1517-10 (1) - 15 +0,016 +0,086 17 10 Upon request
 XSM-1517-15 (1) - 15 +0,016 +0,086 17 15 Upon request
 XSM-1517-20 (1) - 15 +0,016 +0,086 17 20 Upon request
 XSM-1517-25 (1) - 15 +0,016 +0,086 17 25 Upon request
 XSM-1618-10 (1) - 16 +0,016 +0,086 18 10 Upon request
 XSM-1618-12 (1) - 16 +0,016 +0,086 18 12 Upon request
 XSM-1618-15 (1) - 16 +0,016 +0,086 18 15 Upon request
 XSM-1618-20 (1) - 16 +0,016 +0,086 18 20 Upon request
 XSM-1618-25 - 16 +0,016 +0,086 18 25 Upon request
 XSM-1618-35 (1) - 16 +0,016 +0,086 18 35 Upon request
 XSM-1719-20 (1) - 17 +0,016 +0,086 19 20 Upon request
 XSM-1820-15 (1) - 18 +0,016 +0,086 20 15 Upon request
 XSM-1820-20 (1) - 18 +0,016 +0,086 20 20 Upon request
 XSM-1820-25 - 18 +0,020 +0,104 20 25 Upon request
 XSM-2022-140 (1) - 20 +0,020 +0,104 22 14 Upon request
 XSM-2022-145 (1) - 20 +0,020 +0,104 22 14.5 Upon request
 XSM-2022-17 - 20 +0,020 +0,104 22 17 Upon request
 XSM-2022-18 (1) - 20 +0,020 +0,104 22 18 Upon request
 XSM-2022-20 (1) - 20 +0,020 +0,104 22 20 Upon request
 XSM-2023-07 (1) - 20 +0,020 +0,104 23 7 Upon request
 XSM-2023-10 (1) - 20 +0,020 +0,104 23 10 Upon request
 XSM-2023-15 (1) - 20 +0,020 +0,104 23 15 Upon request
 XSM-2023-20 (1) - 20 +0,020 +0,104 23 20 Upon request
 XSM-2023-25 (1) - 20 +0,020 +0,104 23 25 Upon request
 XSM-2023-30 (1) - 20 +0,020 +0,104 23 30 Upon request
 XSM-2225-15 (1) - 22 +0,020 +0,104 25 15 Upon request
 XSM-2225-20 (1) - 22 +0,020 +0,104 25 20 Upon request
 XSM-2225-25 - 22 +0,020 +0,104 25 25 Upon request
 XSM-2225-30 - 22 +0,020 +0,104 25 30 Upon request
 XSM-2426-20 (1) - 24 +0,020 +0,104 26 20 Upon request
 XSM-2427-06 - 24 +0,020 +0,104 27 6 Upon request
 XSM-2427-15 - 24 +0,020 +0,104 27 15 Upon request
 XSM-2427-20 (1) - 24 +0,020 +0,104 27 20 Upon request
 XSM-2427-25 - 24 +0,020 +0,104 27 25 Upon request
 XSM-2427-30 - 24 +0,020 +0,104 27 30 Upon request
 XSM-2528-077 (1) - 25 +0,020 +0,104 28 7.7 Upon request
 XSM-2528-09 (1) - 25 +0,020 +0,104 28 9 Upon request
 XSM-2528-12 (1) - 25 +0,020 +0,104 28 12 Upon request
 XSM-2528-13 (1) - 25 +0,020 +0,104 28 13 Upon request
 XSM-2528-15 (1) - 25 +0,020 +0,104 28 15 Upon request
 XSM-2528-20 (1) - 25 +0,020 +0,104 28 20 Upon request
 XSM-2528-25 - 25 +0,020 +0,104 28 25 Upon request
 XSM-2528-30 (1) - 25 +0,020 +0,104 28 30 Upon request
 XSM-2528-35 (1) - 25 +0,020 +0,104 28 35 Upon request
 XSM-2628-10 - 26 +0,020 +0,104 28 10 Upon request
 XSM-2730-05 (1) - 27 +0,020 +0,104 30 5.7 Upon request
 XSM-2832-20 (1) - 28 +0,020 +0,104 32 20 Upon request
 XSM-2832-25 - 28 +0,020 +0,104 32 25 Upon request
 XSM-2832-30 (1) - 28 +0,020 +0,104 32 30 Upon request
 XSM-2832-69 (1) - 28 +0,020 +0,104 32 69 Upon request
 XSM-3034-10 (1) - 30 +0,020 +0,104 34 10 Upon request
 XSM-3034-15 (1) - 30 +0,020 +0,104 34 15 Upon request
 XSM-3034-20 (1) - 30 +0,020 +0,104 34 20 Upon request
 XSM-3034-25 (1) - 30 +0,020 +0,104 34 25 Upon request
 XSM-3034-30 (1) - 30 +0,020 +0,104 34 30 Upon request
 XSM-3034-40 (1) - 30 +0,020 +0,104 34 40 Upon request
 XSM-3236-20 - 32 +0,025 +0,125 36 20 Upon request
 XSM-3236-25 (1) - 32 +0,025 +0,125 36 25 Upon request
 XSM-3236-30 (1) - 32 +0,025 +0,125 36 30 Upon request
 XSM-3236-35 (1) - 32 +0,025 +0,125 36 35 Upon request
 XSM-3236-40 - 32 +0,025 +0,125 36 40 Upon request
 XSM-3236-54 (1) - 32 +0,025 +0,125 36 54 Upon request
 XSM-3539-20 (1) - 35 +0,025 +0,125 39 20 Upon request
 XSM-3539-30 (1) - 35 +0,025 +0,125 39 30 Upon request
 XSM-3539-40 (1) - 35 +0,025 +0,125 39 40 Upon request
 XSM-3539-50 (1) - 35 +0,025 +0,125 39 50 Upon request
 XSM-4044-20 - 40 +0,025 +0,125 44 20 Upon request
 XSM-4044-30 (1) - 40 +0,025 +0,125 44 30 Upon request
 XSM-4044-40 (1) - 40 +0,025 +0,125 44 40 Upon request
 XSM-4044-50 (1) - 40 +0,025 +0,125 44 50 Upon request
 XSM-4550-20 - 45 +0,025 +0,125 50 20 Upon request
 XSM-4550-30 - 45 +0,025 +0,125 50 30 Upon request
 XSM-4550-40 - 45 +0,025 +0,125 50 40 Upon request
 XSM-4550-50 (1) - 45 +0,025 +0,125 50 50 Upon request
 XSM-5055-20 - 50 +0,030 +0,150 55 20 Upon request
 XSM-5055-30 (1) - 50 +0,025 +0,125 55 30 Upon request
 XSM-5055-40 (1) - 50 +0,025 +0,125 55 40 Upon request
 XSM-5055-50 - 50 +0,030 +0,150 55 50 Upon request
 XSM-5055-60 (1) - 50 +0,025 +0,125 55 60 Upon request
 XSM-5560-50 (1) - 55 +0,030 +0,150 60 50 Upon request
 XSM-6065-45 (1) - 60 +0,030 +0,150 65 45 Upon request
 XSM-6065-60 (1) - 60 +0,030 +0,150 65 60 Upon request
 XSM-6570-50 (1) - 65 +0,030 +0,150 70 50 Upon request
 XSM-7075-70 (1) - 70 +0,030 +0,150 75 70 Upon request
 XSM-7580-60 NEW 75 +0,030 +0,150 80 60 Upon request
 XSM-8085-100 NEW 80 +0,030 +0,150 85 100 Upon request
 XSM-9095-100 NEW 90 +0,036 +0,176 95 100 Upon request
 XSM-100105-100 NEW 100 +0,036 +0,176 105 100 Upon request
 XSM-110115-100 NEW 110 +0,036 +0,176 115 100 Upon request
 XSM-120125-100 NEW 120 +0,036 +0,176 125 100 Upon request
More about selected part:
3D-CAD Sample request Experts PDF Quote request Price list myCatalog
* After pressfit of the bearing in a housing with nominal dimension, the inner diameter of the bearings adjusts itself to an E10 tolerance.(1) The specified d1 tolerance adjusts itself after the force fitting. Test method
Delivery time
Delivery

from stock/ex stock
